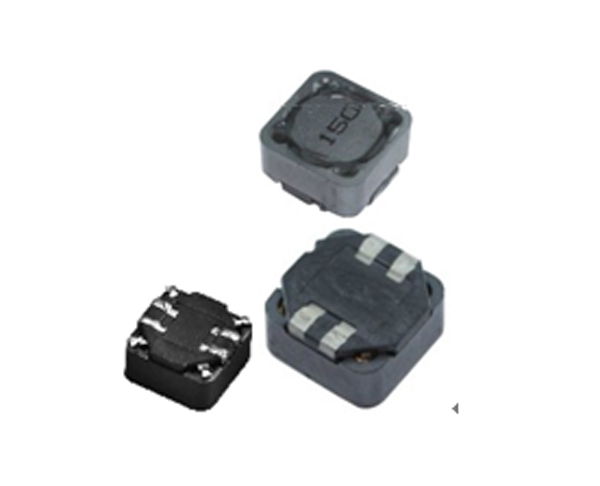

　　我們可以根據什么因素來選擇貼片電感?怎樣才能選擇到適合的貼片電感?

　　為便攜式電源應用選擇貼片電感，需要考慮的最重要的三點是：尺寸大小、尺寸大小，第三還是尺寸大小，移動電話的電路板面積十分緊俏珍貴，隨著MP3 播放器、電視和視頻等各種功能被增加到電話中時，尤其如此。

　　功能增加也將增加電池的電流消耗量。因此，以前一直由線性調節器供電或直接連接到電池上的模塊需要效率更高的解決方案。實現更高效率解決方案的第一步是采用磁性降壓轉換器。

　　電感的主要規格除尺寸大小外，還有開關頻率下的電感值、線圈的直流阻抗(DCR)、額定飽和電流、額定rms電流、交流阻抗(ESR)以及Q因子。

　　根據應用的不同，電感類型的選擇――屏蔽式或非屏蔽式――也是很重要的。

　　貼片電感在相關溫度范圍內電感值與直流電流的關系是一條非常重要的曲線，必需向廠商索取，在這條曲線上可以查到額定飽和電流(ISAT)ISAT一般定義為電感值降量為額定值的30[[%]]時的直流電流。

　　當開關頻率超過2MHz時，必需格外關注電感的交流損耗，規格說明書中列出比較的不同廠商的電感的ISAT和DCR在開關頻率下可能有極為不同的交流阻抗，導致輕負載下顯著的效率差異。

　　深圳市邁翔科技有限公司總結：由于貼片電感生產廠商很少提供ESR和Q因子信息，設計人員應該主動向他們索取。廠商給出的電感與電流關系也往往只限于25℃，故應該索取工作溫度范圍內的相關數據。
