FEATURES AND APPLICATION/特性和用途
?Compact size and light weight | ?尺寸小，重量輕 |
?Excellent solderability and heat resistance for either flow | ?良好的可焊性和耐焊性 |
?No cross coupling between inductors due to magnetic shield | ?良好的磁屏蔽抗干擾性 |
?Low RDC and High IDC | ?低直流電阻和高IDC特點 |
?Cellular platform DC-DC converter circuit | ?移動設備用DC-DC轉換器電路 |
?Portable AV equipment (digital camera，DVD Type) | ?便攜式AV設備（數碼照相機，DVD等） |
?Cellular platform(handset Type) | ?移動通訊設備（手機等） |
?Memex(computer Type) | ?信息機器（電腦等） |

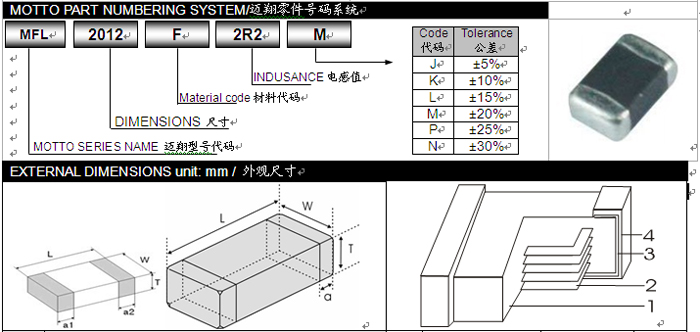

Type | Dimensions (mm) [inch] | No | 構成 | 材料 | 供應商Supplier | |||
L長 | W寬 | T高 | a1, a2 | 1 | 基本材料 | 鐵氧體材料 | 日本 | |
0603 [0201] | 0.60±0.05 [0.024±0.002] | 0.30±0.05 [0.012±0.002] | 0.30±0.05 [0.012±0.002] | 0.15±0.05 [0.02±0.002] | ||||
1005 [0402] | 1.00±0.15 [0.04±0.006] | 0.50±0.15 [0.02±0.006] | 0.50±0.15 [0.02±0.006] | 0.25±0.10 [0.01±0.004] | 2 | 內導體 | 銀 | 日本 |
1608 [0603] | 1.60±0.15 [0.063±0.006] | 0.80±0.15 [0.031±0.006] | 0.80±0.15 [0.031±0.006] | 0.30±0.20 [0.012±0.008] | ||||
2012 [0805] | 2.00±0.20 [0.079±0.008] | 1.25±0.20 [0.049±0.008] | 0.85±0.20 [0.033±0.008] | 0.50±0.30 [0.02±0.012] | 3 | 端電極 | 銀 | 日本 |
2016 | 2.00±0.20 [0.079±0.008] | 1.60±0.20 [0.063±0.008] | 0.80±0.20 | 0.50±0.30 [0.02±0.012] | ||||
2520 | 2.50±0.20 | 2.00±0.20 | 1.10±0.10 | 0.50±0.30 | 4 | 端電極 | 鎳-錫 | 美國 |
3216 [1206] | 3.20±0.20 [0.126±0.008] | 1.60±0.20 [0.063±0.008] | 0.90±0.20 [0.035±0.008] | 0.50±0.30 [0.02±0.012] | ||||
3225 | 3.20±0.20 | 2.50±0.20 | 1.25±0.20 | 0.70±0.30 | ||||
COIL MX | L (uH) | LTest Freq. | SRF(MHz) | RDC(Ω) | Ir(mA) |
MFL1608F1R0□ | 1.0 | 1 | 125 | 0.15 | 900 |
MFL1608F1R5□ | 1.5 | 1 | 109 | 0.18 | 625 |
MFL1608F2R2□ | 2.2 | 1 | 90 | 0.25 | 600 |
MFL1608F3R3□ | 3.3 | 1 | 70 | 0.30 | 525 |
MFL1608F4R7□ | 4.7 | 1 | 50 | 0.38 | 500 |
MFL1608F6R8□ | 6.8 | 1 | 40 | 0.41 | 400 |
MFL1608F100□ | 10.0 | 1 | 33 | 0.55 | 400 |
MFL1608F150□ | 15.0 | 1 | 20 | 0.9 | 220 |
MFL1608F220□ | 22.0 | 1 | 15 | 1.0 | 200 |
MFL1608C1R0□ | 1.0 | 1 | 125 | 0.30 | 600 |
MFL1608C1R5□ | 1.5 | 1 | 109 | 0.35 | 550 |
MFL1608C2R2□ | 2.2 | 1 | 90 | 0.45 | 500 |
MFL1608C3R3□ | 3.3 | 1 | 70 | 0.65 | 400 |
MFL1608C4R7□ | 4.7 | 1 | 50 | 1.0 | 300 |
COIL MX | L (uH) | LTest Freq. | SRF(MHz) | RDC(Ω) | Ir(mA)*1 | Ir(mA)*2 |
MFL2012F1R0□ | 1.0 | 1 | 75 | 0.15 | 550 | 1400 |
MFL2012F1R5□ | 1.5 | 1 | 60 | 0.16 | 450 | 1300 |
MFL2012F2R2□ | 2.2 | 1 | 50 | 0.2 | 400 | 1200 |
MFL2012F3R3□ | 3.3 | 1 | 41 | 0.22 | 300 | 1100 |
MFL2012F4R7□ | 4.7 | 1 | 35 | 0.25 | 280 | 1000 |
MFL2012F6R8□ | 6.8 | 1 | 29 | 0.27 | 200 | 550 |
MFL2012F100□ | 10.0 | 1 | 24 | 0.32 | 180 | 500 |
MFL2012F150□ | 15.0 | 1 | 19 | 0.5 | 140 | 400 |
MFL2012F220□ | 22.0 | 1 | 18 | 0.7 | 110 | 300 |
COIL MX | L (uH) | LTest Freq. | SRF(MHz) | RDC(Ω) | Ir(mA)*1 | Ir(mA)*2 |
MFL2016F1R0□ | 1.0 | 1 | 60 | 0.085 | 600 | 1400 |
MFL2016F1R5□ | 1.5 | 1 | 50 | 0.11 | 500 | 1200 |
MFL2016F2R2□ | 2.2 | 1 | 40 | 0.11 | 450 | 1200 |
MFL2016F3R3□ | 3.3 | 1 | 30 | 0.12 | 400 | 1200 |
MFL2016F4R7□ | 4.7 | 1 | 20 | 0.14 | 300 | 1100 |
COIL MX | L (uH) | LTest Freq. | SRF(MHz) | RDC(Ω) | Ir(mA)*1 | Ir(mA)*2 |
MFL2520F1R0□ | 1.0 | 1 | 60 | 0.1 | 800 | 1200 |
MFL2520F1R5□ | 1.5 | 1 | 50 | 0.11 | 700 | 1100 |
MFL2520F2R2□ | 2.2 | 1 | 40 | 0.12 | 600 | 1100 |
MFL2520F3R3□ | 3.3 | 1 | 30 | 0.12 | 600 | 1100 |
MFL2520F4R7□ | 4.7 | 1 | 20 | 0.14 | 500 | 1100 |
COIL MX | L (uH) | LTest Freq. | SRF(MHz) | RDC(Ω) | Ir(mA)*1 | Ir(mA)*2 |
MFL3216F1R0□ | 1.0 | 1 | 90 | 0.10 | 1200 | 1600 |
MFL3216F1R5□ | 1.5 | 1 | 75 | 0.12 | 1100 | 1500 |
MFL3216F2R2□ | 2.2 | 1 | 58 | 0.15 | 1000 | 1300 |
MFL3216F3R3□ | 3.3 | 1 | 49 | 0.20 | 870 | 1200 |
MFL3216F4R7□ | 4.7 | 1 | 41 | 0.32 | 740 | 980 |
MFL3216F6R8□ | 6.8 | 1 | 34 | 0.41 | 590 | 830 |
MFL3216F100□ | 10.0 | 1 | 28 | 0.50 | 490 | 670 |
COIL MX | L (uH) | LTest Freq. | SRF(MHz) | RDC(Ω) | Ir(mA)*1 | Ir(mA)*2 |
MFL3225F1R0□ | 1.0 | 1 | 90 | 0.08 | 1500 | 1800 |
MFL3225F1R5□ | 1.5 | 1 | 80 | 0.10 | 1300 | 1600 |
MFL3225F2R2□ | 2.2 | 1 | 58 | 0.15 | 1100 | 1400 |
MFL3225F3R3□ | 3.3 | 1 | 49 | 0.18 | 900 | 1300 |
MFL3225F4R7□ | 4.7 | 1 | 41 | 0.22 | 800 | 1000 |
MFL3225F6R8□ | 6.8 | 1 | 34 | 0.30 | 600 | 850 |
MFL3225F100□ | 10.0 | 1 | 28 | 0.42 | 500 | 700 |
